    Message par NAINJAUNE le Ven 12 Oct - 9:10

    Bon le voilà presque finit, il faut que je le ponce pour les finitions, et que j’habille la crosse avec du cuir noir ou du néoprène assez fin et noir, comme une chaussette que je pourrais enlever à loisir.





    EN POSITION OUVERTE ;




    DEMONTE



    DETAILS ET PLANS DE FABRICATION .

    LA CROSSE ET LES MACANISMES





    LA GLISSIERE





    LE CANON





    LA CULASSE






    _________________

    BF3 Stats

    BF3 Stats
    BF3 Stats
    avatar
    Tain0s
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1071
    Age : 40
    Localisation : Le Sud
    Emploi/loisirs : bf2142, guitare, foot
    Humeur : elle est booooooonne, hein ! elle est booonne
    Date d'inscription : 15/01/2008

    Re: ARMES

    Message par Tain0s le Ven 12 Oct - 13:34

    nom de dieu tu fais pas rigoler....super boulot


    _________________


    avatar
    Shamildanak
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1808
    Age : 29
    Localisation : ouest
    Date d'inscription : 30/08/2007

    Re: ARMES

    Message par Shamildanak le Ven 12 Oct - 18:40



    On veut plus de photos !


    _________________






    avatar
    jb.alfa

    Masculin
    Nombre de messages : 79
    Age : 37
    Localisation : Castres TARN
    Emploi/loisirs : TP
    Humeur : Ta maman et bonne !
    Date d'inscription : 28/01/2011

    Re: ARMES

    Message par jb.alfa le Ven 12 Oct - 19:44

    super le nain


    _________________
    BF3 Stats
    avatar
    Ghoghor
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 33
    Age : 43
    Emploi/loisirs : Geek
    Date d'inscription : 28/09/2012

    Re: ARMES

    Message par Ghoghor le Ven 12 Oct - 23:09

    re bravo
    avatar
    Rodjeur
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 42
    Age : 41
    Localisation : Amiens
    Date d'inscription : 06/06/2012

    Re: ARMES

    Message par Rodjeur le Dim 14 Oct - 12:05

    Superbe boulot !!!





    _________________
    avatar
    NAINJAUNE
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1681
    Age : 65
    Localisation : dans le vin...........le bon
    Emploi/loisirs : moto-bonsai
    Humeur : papy râleur pas rancunier! et ta sœur!!!!!!!!
    Date d'inscription : 18/06/2008

    Re: ARMES

    Message par NAINJAUNE le Mar 16 Oct - 15:22

    Mon premier désir était de réaliser un « SHURIKEN » identique à celui de PREDATOR. En recherchant sur internet j’ai trouvé celui de FETCHOU, et là j’ai décidé de m’inscrire sur le forum.

    Après quelques dessins et projets de fabrication, je suis partie en vacances. J’ai repensé à mon projet et décidé de le laisser tomber pour quelque chose de plus facile, car je ne me sentais pas capable de réaliser une copie aussi réaliste et élaborée.

    Ma décision était prise, je vais réalisé mon propre SHURIKEN, conception, dessin, mécanisme, en espérant que tout fonctionne comme prévu.

    Voici les premières ébauches de plans (pendant les vacances) ainsi que les découpages en papier qui m’ont permis de valider l’aspect définitif.





    Après un essais de fonctionnement pour le repliement de l’engin, il ne restait plus qu’a trouver les matériaux.



    Mon séjour en Italie m’a permis de trouver des profils en aluminium anodisé que je n’avais jamais vue en France.



    De retour au bercail, les plans sont mis au propre sur ordinateur, et voici les photos du projet fermé et ouvert.











    La matière première est de l’aluminium épaisseur 3m/m découpé en bande de 40 m/m (largeur des bras). Pour les petites pièces de décoration rapportées : alu anodisé 1 m/m largeur 30 m/m, tube alu 6 m/m, rondelle laiton 10 * 27, tige en laiton diamètre 3m/m.

    Enfin un peut de temps libre pour poster la première fabrication.

    Première fabrication, comme tout prototype, il faut adapter et résoudre les détails de finition et de fonctionnement.

    Remarque : les dimensions et la taille des éléments utilisés m’ont obligés à modifier et adapté la conception du shuriken.

    Les plans sont imprimés sur des feuilles autocollantes (étiquettes au format A4), ont découpe grossièrement et on colle sur le film de protection de l’aluminium, pour éviter d’avoir à les décoller avec du solvant.



    On découpe l’aluminium à la scie à chantourner, surtout on ne coupe pas sur le trait mais juste à l’extérieur, il vaut mieux ajuster à la lime que de recommencer la pièce. On perce une pièce on positionne l’autre dessus et ont perce l’ensemble, on les assemble avec une vis, on perce un autre trou, et on met une autre vis, ainsi on peut terminer le perçage.

    L’ajustage des pièces entre elles se fait à la lime, ou au papier de verre fin, il m’arrive de fabriquer moi même les limes, un bout de bois ou de métal de la section voulue, entouré de papier verre et le tour est joué. Exemple pour les demis cercles, un tube plastique entouré de papier verre.



    On colle les éléments entre eux avec des points de colle, on assemble les pièces avec les vis, et ont les met sous presse, étant donné la série de 6 ut de pièces à faire, il vaut mieux fabriquer des éléments en bois pour cet usage, les trous permettent le passage des vis de positionnement qui évitent que l’assemblage ne bougent au moment du serrage.



    Pour permettre les mouvements au niveau des articulations , la colle seule ne suffit pas à laisser le jeux nécessaire, je rajoute dans le collage une épaisseur en plastique rigide d’un emballage.



    Ponçage obligatoire de l’aluminium brut, avec ajustage des éléments, le plus dur la lame finale, le passage sur la ponceuse à bande fait chauffer l’aluminium, et la colle lâche, une bassine d’eau à proximité est obligatoire pour le refroidissement, sinon on recolle.



    Voici une lame presque terminée



    Il en manque cinq autres, et le mécanisme qui reste à élaborer correctement pour l’ouverture du SHURIKEN, en effet les lames doivent se déplier en même temps, rester dans la position ouverte, chaque lame pèse environ 370 gr.

    Essai de fonctionnement et de dépliement de la lame sur un socle provisoire.



    Le support est très petit et tout doit tenir dessus.

    La première lame est fin prête.




    La fabrication du premier bras m’a demandé un week-end non stop de travail, mise au point et adaptation des détails, cette mise au point faite m’a permis d’en réaliser 2 autres en dilettante le week-end suivant, et de préparer un peut tous les soirs les autres lames.

    WEEK-END studieux tout est découpé, et collé, j’avais hâte de faire un essai d’assemblage, deux lames sont à former définitivement, mes doigts n’en peuvent plus, le papier verre la lime et la ponceuse sur table ont réussis à les user eux aussi.

    Voici l’assemblage sur un panneau de bois.




    Le résultat correspond exactement à mes espoirs. Par contre le fonctionnement risque de me poser
    d’autres problèmes, vive le dessin informatique pour faire les essais de fonctionnement.

    Premier essai de fonctionnement, la liaison prévue entre les six pièces à été modifiée, pour éviter les frottements inutiles, le mécanisme d’ouverture et fermeture servira en même temps de liaisons pour que les lames se déplient toutes ensemble.

    Le mécanisme démonté



    Le mécanisme monté



    ET merci à DV pour la suggestion des ressorts, les premiers essais m’ont permis de faire une ouverture complète grâce au ressort. Le mécanisme de liaison( la pièce ronde au centre) me sert donc à guider l’ensemble, et à le tenir fermé. DUR DUR pour le refermer et retendre les 6 ressorts en même temps. Des réglages s’imposent, comme par exemple le jeux des différentes pièces en mouvement qui font que la fermeture n’est pas parfaite, et le choix des ressorts.

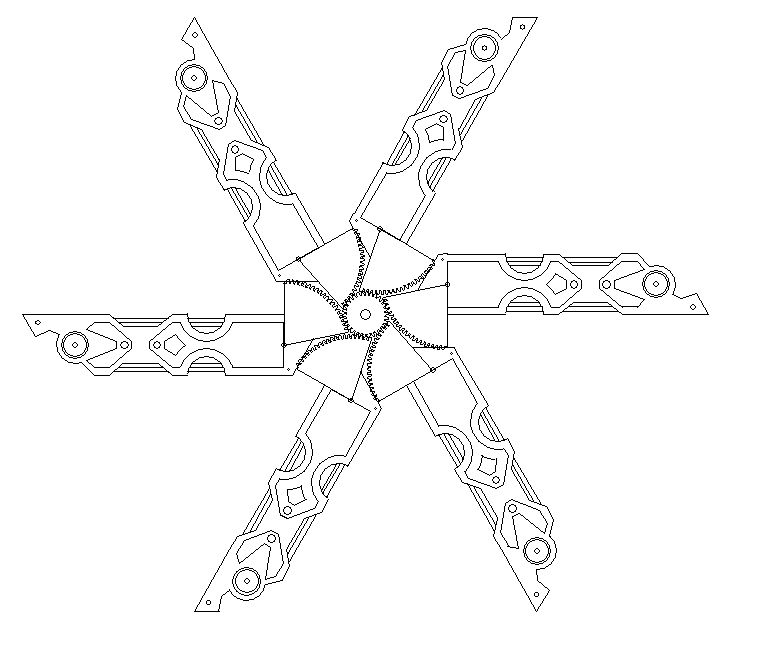

    Une autre idée me semble peut être un peut mieux, grâce à des engrenages, l’entraînement et la liaison devraient mieux se faire dans un sens comme dans l’autre.



    Mais cela est une autre histoire car il va falloir trouver les engrenages adéquates.

    D’autres photos,

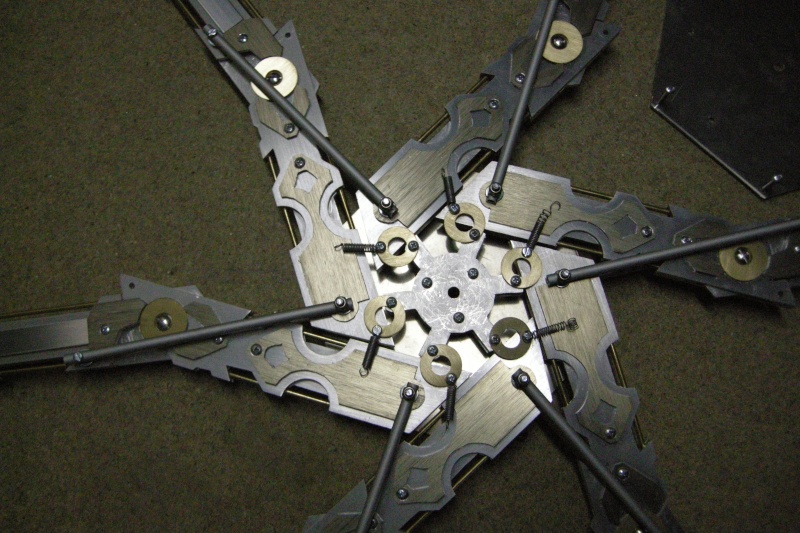

    LE MECANISME EN PLACE



    VUE GENERALE ENVERGURE 70 CM ? SANS LES COUTEAUX .



    APRES FERMETURE



    Et comme il faut toujours courir deux lièvres à la fois, pour en avoir au moins un, vous devinerez facilement à quoi correspond cette étude de plans d ‘exécution, avec les différentes phases et perfectionnements, pour faire ouvrir et fermer le « SHURIKEN PREDATOR «




    _________________

    BF3 Stats

    BF3 Stats
    BF3 Stats
    avatar
    Tain0s
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1071
    Age : 40
    Localisation : Le Sud
    Emploi/loisirs : bf2142, guitare, foot
    Humeur : elle est booooooonne, hein ! elle est booonne
    Date d'inscription : 15/01/2008

    Re: ARMES

    Message par Tain0s le Mar 16 Oct - 16:33

    T a la retraite ???


    _________________


    avatar
    NAINJAUNE
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1681
    Age : 65
    Localisation : dans le vin...........le bon
    Emploi/loisirs : moto-bonsai
    Humeur : papy râleur pas rancunier! et ta sœur!!!!!!!!
    Date d'inscription : 18/06/2008

    Re: ARMES

    Message par NAINJAUNE le Mar 16 Oct - 17:37

    Et toi pas au boulot?

    Moi c'est la pause NUTELLA

    Quand à la retraite

    Non pas tencore, actuellement en intempéries, je bricole le week-end.Le post est une sauvegarde sur word que j'ai mise de coté pour pouvoir la poster de nouveau. Il y a quand même 5 week end de dessin et de travail


    _________________

    BF3 Stats

    BF3 Stats
    BF3 Stats
    avatar
    Tain0s
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1071
    Age : 40
    Localisation : Le Sud
    Emploi/loisirs : bf2142, guitare, foot
    Humeur : elle est booooooonne, hein ! elle est booonne
    Date d'inscription : 15/01/2008

    Re: ARMES

    Message par Tain0s le Mar 16 Oct - 19:31

    c'est pour le temps que ça prend que je dis ça...
    en tout cas bravo et au moins le jour ou tu y seras a la retraite je suis sur que tu passeras pas ton temps devant Derrick Very Happy Very Happy Very Happy


    _________________


    avatar
    Shamildanak
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1808
    Age : 29
    Localisation : ouest
    Date d'inscription : 30/08/2007

    Re: ARMES

    Message par Shamildanak le Mar 16 Oct - 23:21

    Shocked

    bon... arrête tes conneries et fais nous un tank ou un un vaisseau spatial ^^

    C'est beau en tout cas ...

    Vive le Nain !


    _________________






    avatar
    Shamildanak
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1808
    Age : 29
    Localisation : ouest
    Date d'inscription : 30/08/2007

    Re: ARMES

    Message par Shamildanak le Mar 16 Oct - 23:25

    perso quand j'étais petit j'ai commencé par agrapher des morceaux de bois ça me faisait des thomson et des pistolets !
    Après j'ai raboté des morceaux de bois ça me faisait de belles épées mais je me suis arrêté là.
    NJ il prépare une invasion de zombies ...


    _________________






    avatar
    dragon
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 652
    Age : 34
    Localisation : Nantes
    Emploi/loisirs : Dessinateur industriel / Moto, VTT, ...
    Humeur : J't'en pose des questions ?
    Date d'inscription : 21/05/2008

    Re: ARMES

    Message par dragon le Jeu 18 Oct - 17:32

    GG NJ, tu vas pouvoir lancer ta propre fabrique d'armes.


    _________________
    avatar
    titan81
    Membre de la team
    Membre de la team

    Féminin
    Nombre de messages : 621
    Age : 24
    Localisation : castres
    Emploi/loisirs : lycéen
    Humeur : Gaie
    Date d'inscription : 26/01/2008

    Re: ARMES

    Message par titan81 le Jeu 18 Oct - 22:51

    très beau boulot N.J !! Laughing


    _________________
    avatar
    NAINJAUNE
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1681
    Age : 65
    Localisation : dans le vin...........le bon
    Emploi/loisirs : moto-bonsai
    Humeur : papy râleur pas rancunier! et ta sœur!!!!!!!!
    Date d'inscription : 18/06/2008

    Re: ARMES

    Message par NAINJAUNE le Ven 19 Oct - 7:51

    Le prochain je le fais en TITANE


    _________________

    BF3 Stats

    BF3 Stats
    BF3 Stats
    avatar
    NAINJAUNE
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1681
    Age : 65
    Localisation : dans le vin...........le bon
    Emploi/loisirs : moto-bonsai
    Humeur : papy râleur pas rancunier! et ta sœur!!!!!!!!
    Date d'inscription : 18/06/2008

    Re: ARMES

    Message par NAINJAUNE le Lun 22 Oct - 11:27

    Enfin les essais et les réglages sont probants pour la première fois.

    Après avoir tout démonté, re vérifier et ajusté que les bras se déplient et se replient exactement de la même façon et du même angle, que les percements sont tous rigoureusement au même emplacement, après avoir refait les deux ^platines avec plus de rigueur et de précision, j’ai réussit à avoir les 6 lames fermées et ouvertes sans trop d’anomalies de distances entre elles.

    LA leçon, « tout doit être rigoureusement identique pour obtenir le même mouvement sur les 6 lames, en même temps.

    Voici quelques photos en attendant la vidéo.





    le MECANISME d’ouverture















    _________________

    BF3 Stats

    BF3 Stats
    BF3 Stats
    avatar
    dragon
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 652
    Age : 34
    Localisation : Nantes
    Emploi/loisirs : Dessinateur industriel / Moto, VTT, ...
    Humeur : J't'en pose des questions ?
    Date d'inscription : 21/05/2008

    Re: ARMES

    Message par dragon le Dim 28 Oct - 11:53

    GG Nj c'est magnifique


    _________________
    avatar
    NAINJAUNE
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1681
    Age : 65
    Localisation : dans le vin...........le bon
    Emploi/loisirs : moto-bonsai
    Humeur : papy râleur pas rancunier! et ta sœur!!!!!!!!
    Date d'inscription : 18/06/2008

    Re: ARMES

    Message par NAINJAUNE le Mar 30 Oct - 22:20

    Voici une petite réalisation du week-end.

    Sans compter l'élaboration des plans, qui demandent comme toujours plus de temps.
    Pour ceux qui avancent à l'aveuglette dans leurs projets de construction, je me permet de leur rappeler que une fois les plans faits et refaits, et refaits et réfléchis et finalisés, le travail de construction n'est plus qu'un jeux d'enfant.


    L'inspiration: recherche sur internet bien sur, très facile.......................



    Le Screenshot est recopié en informatique sur un logiciel de dessin............
    On dessine le contour.....................



    On remplie la forme..................


    LE TOUR EST JOUE...........
    Reste plus qu'a séparer chaque partie, et à imaginer les différentes épaisseurs à réaliser et à juxtaposer pour donner du relief.

    Voici l'ensemble des dessins



    On imprime sur un autocollant que l'on colle sur de l'aluminium, et que l'on découpe.
    Il y aura SEPT couches d'aluminium en tout, il manque la dernière couche qui sera de couleur noir.

    En attendant voici le produit brut après environ 6 heures de coupes de collage et de léger ponçage.


    [/url]





    _________________

    BF3 Stats

    BF3 Stats
    BF3 Stats
    avatar
    NAINJAUNE
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1681
    Age : 65
    Localisation : dans le vin...........le bon
    Emploi/loisirs : moto-bonsai
    Humeur : papy râleur pas rancunier! et ta sœur!!!!!!!!
    Date d'inscription : 18/06/2008

    Re: ARMES

    Message par NAINJAUNE le Mar 30 Oct - 22:27

    Et pour continuer avec les dragons, voici ma future réalisation



    _________________

    BF3 Stats

    BF3 Stats
    BF3 Stats
    avatar
    jb.alfa

    Masculin
    Nombre de messages : 79
    Age : 37
    Localisation : Castres TARN
    Emploi/loisirs : TP
    Humeur : Ta maman et bonne !
    Date d'inscription : 28/01/2011

    Re: ARMES

    Message par jb.alfa le Ven 2 Nov - 10:08

    bien bien continu tu peut faire mieu


    _________________
    BF3 Stats
    avatar
    Shamildanak
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1808
    Age : 29
    Localisation : ouest
    Date d'inscription : 30/08/2007

    Re: ARMES

    Message par Shamildanak le Ven 2 Nov - 20:45

    t'es un artiste nj !


    _________________






    avatar
    dragon
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 652
    Age : 34
    Localisation : Nantes
    Emploi/loisirs : Dessinateur industriel / Moto, VTT, ...
    Humeur : J't'en pose des questions ?
    Date d'inscription : 21/05/2008

    Re: ARMES

    Message par dragon le Mar 27 Nov - 18:36

    Et mon drot à l'image NJ ...


    _________________
    avatar
    Shamildanak
    Membre de la team
    Membre de la team

    Masculin
    Nombre de messages : 1808
    Age : 29
    Localisation : ouest
    Date d'inscription : 30/08/2007

    Re: ARMES

    Message par Shamildanak le Jeu 29 Nov - 18:54

    ah oui ! beau boulot !


    _________________







    Contenu sponsorisé

    Re: ARMES

    Message par Contenu sponsorisé


      La date/heure actuelle est Mar 27 Juin - 0:38
